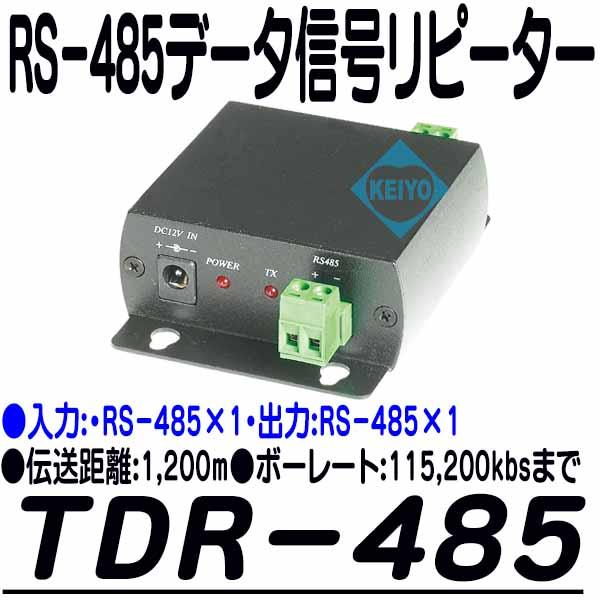

■ RS-485信号用リピーター　TDR-485
TDR-485は、RS-485データ信号に対応したリピーターです。

長距離配線時に動作不安定、または通信不能となった場合に
カメラと、コントローラーWTX-1200Aの間に本機を接続することで
安定した動作で、システム運用が可能になります。

●RS-485データ長距離伝送
RS-485信号を最大1,200mまで再延長します。
カメラ操作を行う、オペレーターが遠くにいるような環境でも
可動式カメラの操作が可能になります。

●ハーフデュープレックス方式採用
通信方式は定期的に通信方向を切替、交互に発信を行う事で
平行してデータの送受信ができる、半二重通信
（ハーフデュープレックス）方式を採用しています。

●安心のサージ保護機能
本機には、サージ保護回路を内蔵しております。
光絶縁構造の本機は過度電流から接続機器を保護します。

●自動認識通信速度
本機は、最大115,200bpsまでの速度を自動で認識します。
ボーレート設定を気にせず、運用できます。

●導入しやすいDC12V動作
動作用電源には、一般的な防犯カメラで最も採用されている
DC12V駆動を採用しています。
電源は、当店取扱のDC12Vアダプター　SD-12S等をお使いいただけます。（別売）

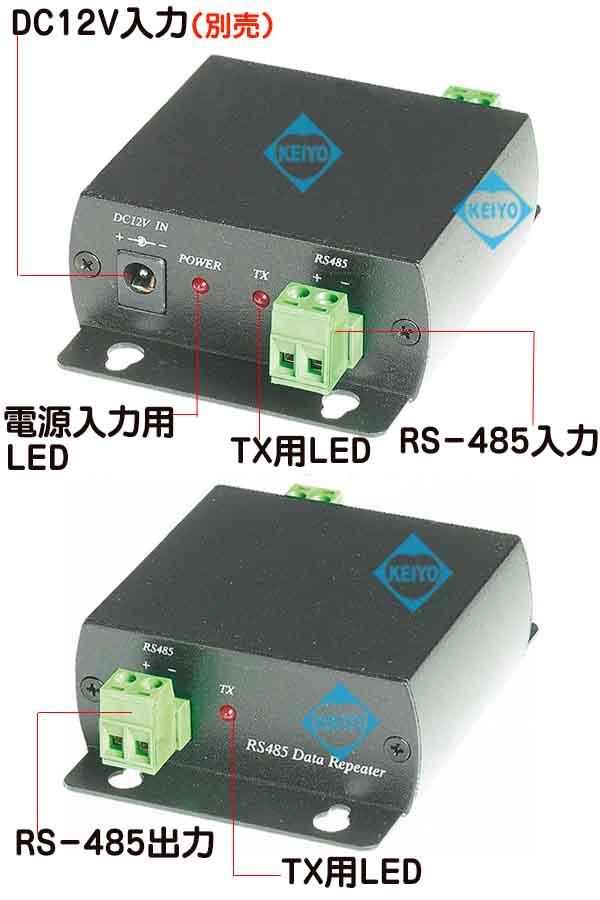

■ TDR-485　各部名称

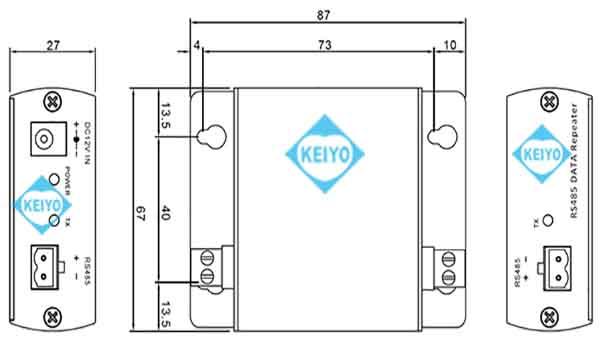

■ TDR-485　配線例■ TDR-485　外形寸法図
■ TDR-485　スペック型番
TDR-485信号タイプ
RS-485 シリアルデータ
入力
RS-485×1（フェニックス端子） シリアルデータ
出力
RS-485×1（フェニックス端子） LED
電源ランプ（ON・OFF）・TX用ランプ（異常時点滅） 伝送距離
1,200m ボーレート
115,200bpsまで自動検出 使用電源
DC10〜20V（※DC12V動作推奨）消費電力
100mA電源
DC12V（※電源別売　SD-12Sが使用可能）保護
サージプロテクター内蔵
（2.5KVアイソレーション保護）動作環境温度/湿度
0℃〜+55℃ RH95%未満保管環境温度
-20℃〜+85℃寸法
87W×27H×67Dmm重量
130g材質
メタルブラック保証
1年間※仕様及びデザインは予告なく変更される場合がございます。
予めご了承下さい。■ TDR-485　同梱品・TDR-485本体・説明書
